電流互感器概述

電流互感器（currenttransformer
，簡稱CT），其原理是根據電磁感應原理，由閉合的死心和繞組組成。它的一次繞組匝數很少
，串在需求測量的電流的線路中，因此它常常有線路的悉數電流流過
，二次繞組匝數比擬多，串接在測量表麵和維護回路中。

電流互感器在作業時，它的2次回路一直是閉合的，因此測量表麵和維護回路串聯線圈的阻抗很小，電流互感器的作業情況接近短路。電流互感器起到變流和電氣阻隔作用
，它是電力體係中測量表麵、jidianweihudengercishebeihuoqudianqiyicihuiludianliuxinxidechuanganqi
，dianliuhuganqijianggaodianliuanfenezhuanhuanchengdidianliu，dianliuhuganqiyicicejiezaiyicitixi，ercicejie測量表麵、繼電維護等。

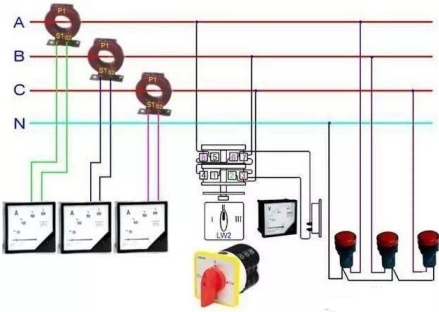

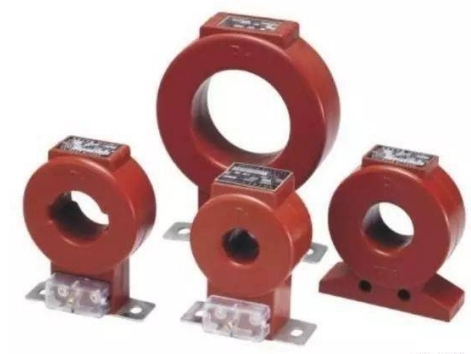

電流互感器的結構方式有澆注式
、幹式、油浸式等。

1）電流互感器的作用

電流互感器是二次繞組在短路情況下作業的變壓器，用來把高壓或低壓體係的大電流變換成低壓體係的小電流，以供檢測儀表、自動操控信號以及繼電維護之用。二次側的額定電流為5A（或1A），故所接的電流表量程為5A（或1A）。

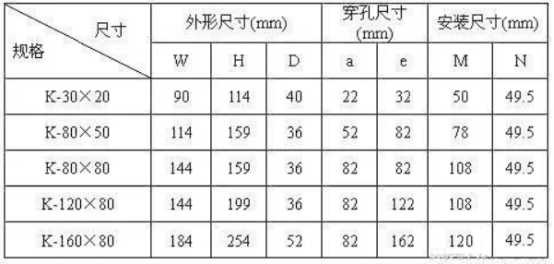

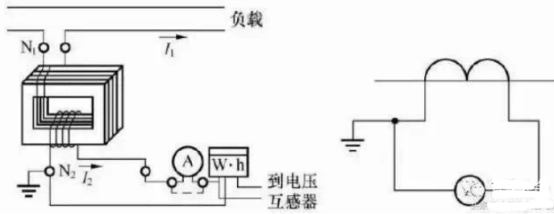

下圖為電流互感器的一次繞組N1，一般隻要1匝或幾匝
，導線較粗，被串聯到需求測量電流的電路裏。電流互感器一次繞組中的電流，即被測電路的電流，記為I1。二次繞組N2有較多的匝數，導線較細且與內阻極小的電流表、功率表的電流線圈或阻值不大的電阻等構成閉合回路，因負載阻抗極小

，可當作二次繞組被短接。

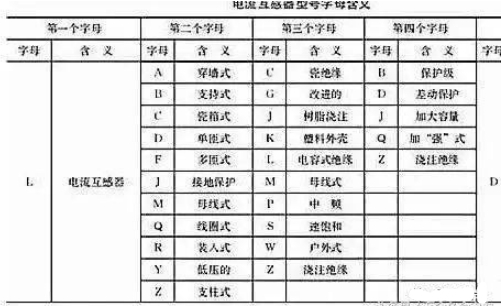

2）電流互感器的類型標明

類型參數

一
、電流互感器類型：

第一字母：L—電流互感器

第二字母：A—穿牆式；Z—支柱式；M—母線式；D—單匝貫串式；V—結構倒置式
；J—零序

接地檢測用
；W—抗汙穢；R—繞組暴露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機維護專用

第四字母：B—帶維護級；C—差動維護；D—D級；Q—增強型；J—增強型ZG

第五數字：電壓等級產品序號

3）注意事項

作業中二次側不得開路，否則會發生高壓，危及表麵和人身安全
，因此二次側不能接熔斷器
；作業中如要拆下電流表
，必需先將二次側短路才行。

電流互感器的鐵芯和二次繞組一端要牢靠接地，防止在絕緣破壞時帶電而危及表麵和人身安全。電流互感器的一次
、二次繞組有“+”、“-”或“*”的同名端符號，二次側接功率表或電能表的電流線圈時，極性不能接錯。電流互感器二次側負載阻抗大小會影響測量的精確度，負載阻抗的值應小於互感器央求的阻抗值，使互感器盡量作業在“短路情況”，並且所用互感器的精確度等級應比所接表麵的精確度高兩級
，以確保測量精確度。

電流互感器的首要技術央求

1.額定容量：額定二次電流經過二次額定負荷時所消耗的視在功率。額定容量能夠用視在功率V.A標明
，也能夠用二次額定負荷阻抗Ω標明。

2.一次額定電流：答應經過電流互感器一次繞組的用電負荷電流。用於電力體係的電流互感器一次額定電流為5～25000A，用於試驗設備的精細電流互感器為0.1～50000A。dianliuhuganqikezaiyiciedingdianliuxiachangshijianzuoye，fuhedianliukuayueedingdianliuzhishijiaozuoguofuhe
，dianliuhuganqichangshijianguofuhezuoye
，huishaohuairaozuhuoxuejianyunyongshouming。

3.二次額定電流：答應經過電流互感器二次繞組的一次感應電流。

4.額定電流比（變比）：一次額定電流與二次額定電流之比。

5.額定電壓：一次繞組長時間對地能夠接受的最大電壓（有效值以kV為單位），應不低於所接線路的額定相電壓。電流互感器的額定電壓分為0.5，3
，6，10，35，110，220
，330
，500kV等幾種電壓等級。

6.10%倍數：在指定的二次負荷和恣意功率因數下，電流互感器的電流差錯為－10%時，一次電流對其額定值的倍數。10%倍數是與繼電維護有關的技術指標。

7.精確度等級：標明互感器自身差錯（比差和角差）的等級。電流互感器的精確度等級分為0.001～1多種等級
，與原本相比精確度進步很大。用於發電廠
、變電站
、用電單位配電操控盤上的電氣儀表一般選用0.5級或0.2級；用於設備、線路的繼電維護一般不低於1級；用於電能計量時，視被測負荷容量或用電量幾根據規程央求來挑選（見第一講）。

8.比差：互感器的差錯包括比差和角差兩部分。比值差錯簡稱比差
，一般用符號f標明，它等於實踐的二次電流與折算到二次側的一次電流的差值
，與折算到二次側的一次電流的比值，以百分數標明。

9.角差：相角差錯簡稱角差，一般用符號δ標明，它是旋轉180°後的二次電流向量與一次電流向量之間的相位差。規則二次電流向量超前於一次電流向量δ為正值，反之為負值
，用分（’）為計量單位。

10.熱安穩及動安穩倍數：dianlitixiquedianshi，dianliuhuganqizaodaoyouyuduanludianliureqidepangdadianliuderexiaoyinghediandonglizuoyong，dianliuhuganqiyinggaiyounenggoujieshouerbuzhizaodaopohuaidecaihua，zhezhongjieshoudecaihuayongreanwenhedonganwenbeishubiaoming。reanwenbeishushizhireanwendianliu1sneibuzhishidianliuhuganqidefarekuayuedayingjixiandedianliuyudianliuhuganqideedingdianliuzhibi。donganwenbeishushidianliuhuganqisuonengjieshoudezuidadianliushunshizhiyuqiedingdianliuzhibi。
