有關電壓互感器幾種常見接地點的作用，包含一次側中性點接地、二次側接地

、鐵心接地等的作用剖析
，以及這幾種接地點的注意事項等。

電壓互感器常見接地點的作用

1
、一次側中性點接地

由you三san隻zhi單dan相xiang電dian壓ya互hu感gan器qi組zu成cheng星xing形xing接jie線xian時shi
，其qi一yi次ci側ce中zhong性xing點dian有you必bi要yao接jie地di。如ru下xia圖tu所suo示shi。由you於yu電dian壓ya互hu感gan器qi在zai係xi統tong中zhong不bu隻zhi有you電dian壓ya丈zhang量liang，而er且qie還hai起qi繼ji電dian保bao護hu的de作zuo用yong。

當dang係xi統tong中zhong產chan生sheng單dan相xiang接jie地di時shi，係xi統tong中zhong會hui出chu現xian零ling序xu電dian流liu。假jia設she一yi次ci側ce中zhong性xing點dian沒mei有you接jie地di
，那na麼me一yi次ci側ce就jiu沒mei有you零ling序xu電dian流liu通tong路lu，二er次ci側ce開kai口kou三san角jiao形xing線xian圈quan兩liang端duan也ye就jiu不bu會hui感gan應ying出chu零ling序xu電dian壓ya，繼ji電dian器qiKV就不會動作，發不出接地信號。

關於三相五柱式電壓互感器，其一次側中性點同樣要接地。由兩隻單相電壓互感器組成的V-V形接線時
，其一次側是不允許接地的
，由於這相當於係統的一相直接接地。而應在二次中性點接地。

2
、二次側接地

電壓互感器二次側要有一個接地點
，這主要是出於安全上的考慮。當一次、二次側繞組間的絕緣被高壓擊穿時，一次側的高壓會竄到二次側，有了二次側的接地
，能確保人員和設備的安全。

其他
，經過接地，能夠給絕緣監督設備供應相電壓。

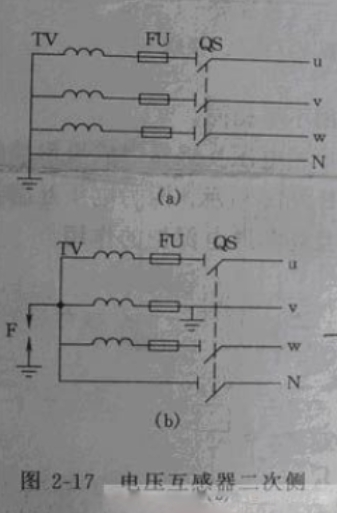

二次側的接地方法一般有中性點接地和V相接地兩種，如下圖：

依據繼電保護等具體要求加以選用。選用V相接地時，中性點不能再直接接地。

為了防止一


、二次繞組間絕緣擊穿後，一次側高壓竄入二次側
，故在二次側中性點經過一個保護空地接地。當高壓竄入二次側時，空地擊穿接地
，v相繞組被短接

，該相熔斷器會熔斷，起到保護作用。

二次側接地點按規程規則，均應選在主控室保護屏經端子排接地，而在配電設備處隻設置試驗檢修時的安全接地點。

3、鐵芯接地

在電壓互感器外殼上有一個接地樁頭，這是鐵心和外殼的接地點，起安全保護作用。
