zaidianlitixizhong
，dianliuhuganqidezuoyongshibadadianliubianchengxiaodianliu
，jianglianjiezaijidianqijijianceyiqiyibiaodeercihuiluyuyicidianliudegaoyatixizuge
，bingjiangyicidianliubianhuandao5A或1A兩種規範的二次電流值。那麼電流互感器接線方案是怎樣的呢

？本文首要同享以下幾種不同的電流互感器接線方案。

（1）電流互感器第一種接線方案

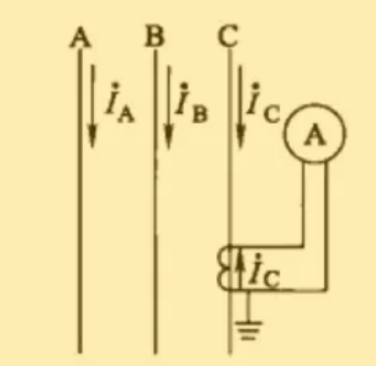

圖1是一台電流互感器用於單相回路的接線方案，適用於隻能檢測單相電流和單相功率及維護單相接地短路。

（2）電流互感器第二種接線方案

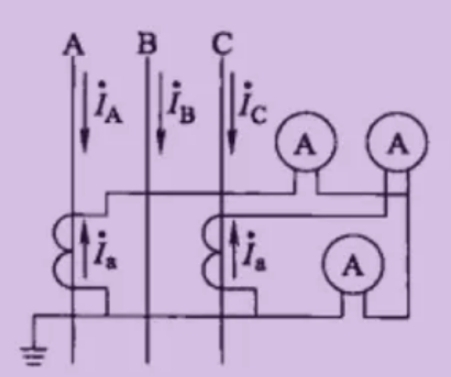

圖2是兩台電流互感器不完全星形的接線方案，適用於檢測三相電流和三相功率及維護相間短路問題。

（3）電流互感器第三種接線方案

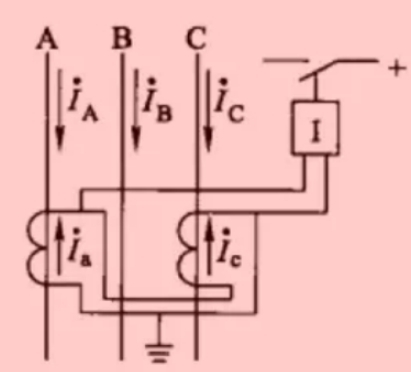

圖3是兩台電流互感器二相電流差的接線方案，適用於檢測一相電流和維護相間短路問題。

（4）電流互感器第四種接線方案

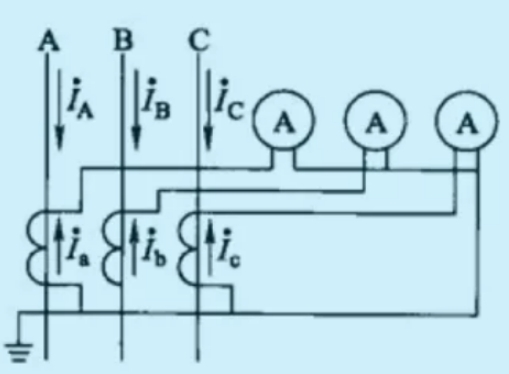

圖4是三台電流互感器星形接線方案，適用於三相四線製體係檢測電流和功率

，可維護任何辦法的毛病。

（5）電流互感器第五種接線方案

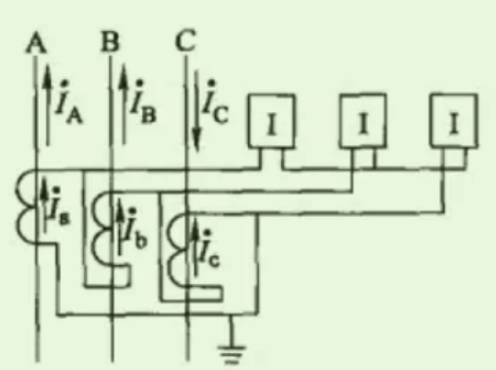

圖5是三台電流互感器角形接線方案
，適用於協作三個電流繼電器維護各種短路問題。

（6）電流互感器第六種接線方案

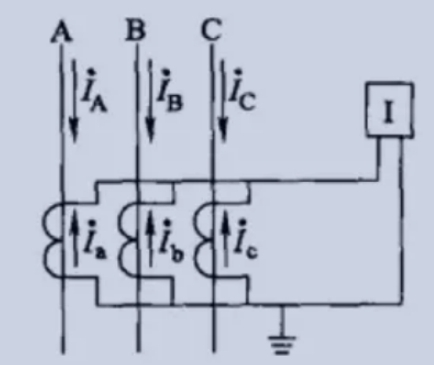

圖6是三台電流互感器零序維護接線方案，適用於零序接地維護。當然檢測零序電流最好的規劃仍是選用零序電流互感器。
