從(cong)運(yun)用(yong)性(xing)方(fang)麵(mian)大(da)多(duo)將(jiang)高(gao)壓(ya)互(hu)感(gan)器(qi)分(fen)為(wei)檢(jian)測(ce)用(yong)電(dian)流(liu)互(hu)感(gan)器(qi)和(he)維(wei)護(hu)用(yong)電(dian)流(liu)互(hu)感(gan)器(qi)兩(liang)類(lei)，各(ge)種(zhong)電(dian)流(liu)互(hu)感(gan)器(qi)的(de)原(yuan)理(li)相(xiang)似(si)，以(yi)下(xia)介(jie)紹(shao)幾(ji)種(zhong)電(dian)流(liu)互(hu)感(gan)器(qi)接(jie)線(xian)圖(tu)，供(gong)參(can)看(kan)運(yun)用(yong)。

檢測用電流互感器接線辦法

檢測用電流互感器的作用是指在正常電壓範圍內
，向檢測、計量設備提供電網電流信息。

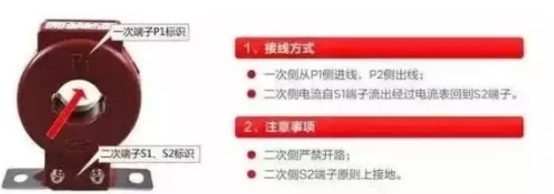

1.一般電流互感器接線圖

電流互感器的一次側電流是從P1端子進入，從P2端子出來；即P1端子聯接電源側，P2端子聯接負載側。

電流互感器的二次側電流從S1流出，進入電流表的正接線柱，電流表負接線柱出來後流入電流互感器二次端子S2，原則上要求S2端子接地。

注：某些電流互感器一次標稱
，L1、L2
，二次側標稱K1、K2。

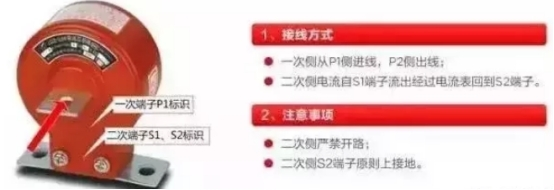

2.穿心式電流互感器接線圖

穿心式電流互感器接線與一般電流互感器相似
，一次側從互感器的P1麵穿過
，P2麵出來，二次側接線與一般互感器相同。

電流互感器接線圖

電流互感器接線整體分為四個接線辦法：

1.單台電流互感器接線圖

隻能反映單相電流的情況，適用於需求檢測一相電流的情況。

單台電流互感器接線圖

2.三相完全星形接線和三角形接線辦法電流互感器接線圖

三相電流互感器能夠及時精確了解三相負荷的改變情況。

三相完全星形電流互感器接線圖

三相完全角形電流互感器接線圖

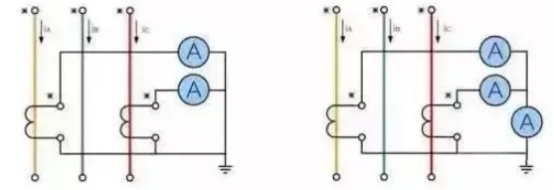

3.兩相不完全星形接線辦法電流互感器接線圖

在實際工作中用得最多
，但僅限於三相三線製係統。它節省了一台電流互感器
，根據三相矢量和為零的原理
，用A、C相的電流算出B相電流。

兩相不完全星形接線辦法電流互感器接線圖

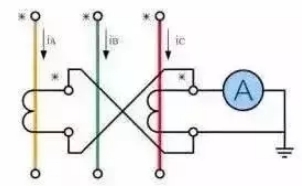

4.兩相差電流接線辦法電流互感器接線圖

也(ye)僅(jin)用(yong)於(yu)三(san)相(xiang)三(san)線(xian)製(zhi)電(dian)路(lu)中(zhong)，這(zhe)種(zhong)接(jie)線(xian)的(de)利(li)益(yi)是(shi)不(bu)光(guang)節(jie)省(sheng)一(yi)塊(kuai)電(dian)流(liu)互(hu)感(gan)器(qi)，並(bing)且(qie)也(ye)能(neng)夠(gou)用(yong)一(yi)塊(kuai)繼(ji)電(dian)器(qi)反(fan)映(ying)三(san)相(xiang)電(dian)路(lu)中(zhong)的(de)各(ge)種(zhong)相(xiang)間(jian)短(duan)路(lu)缺(que)點(dian)，亦(yi)即(ji)用(yong)最(zui)少(shao)的(de)繼(ji)電(dian)器(qi)完(wan)畢(bi)三(san)相(xiang)過(guo)電(dian)流(liu)維(wei)護(hu)，節(jie)省(sheng)出(chu)資(zi)。

兩相差電流接線辦法電流互感器接線圖

5.其它接線辦法

5.1原邊串聯、副邊串聯

電流互感器原邊串聯、副邊串聯接線圖如下所示

，串聯後作用：互感器變比不變
，二次額定負荷增大一倍。

電流互感器原邊串聯、副邊串聯接線圖

5.2原邊串聯、副邊並聯

電流互感器原邊串聯、副邊並聯接線圖如下所示，串並聯後作用：互感器變比減小一倍，二次額定負荷增大一倍。

電流互感器原邊串聯、副邊並聯接線圖

5.3 原邊並聯、副邊串聯

電流互感器原邊並聯
、副邊串聯接線圖如下所示，串並聯後作用：互感器變比增大一倍，二次額定負荷增大一倍。

電流互感器原邊並聯
、副邊串聯接線圖

5.4 原邊並聯、副邊並聯

電流互感器原邊並聯
、副邊並聯接線圖如下所示，並聯後作用：互感器變比不變
，二次額定負荷增大一倍。
