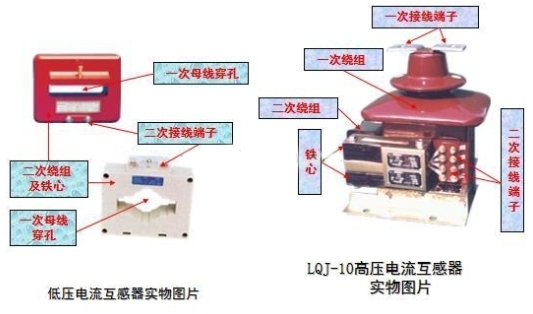

電(dian)流(liu)互(hu)感(gan)器(qi)作(zuo)用(yong)是(shi)將(jiang)一(yi)次(ci)回(hui)路(lu)的(de)大(da)電(dian)流(liu)變(bian)換(huan)為(wei)二(er)次(ci)回(hui)路(lu)的(de)小(xiao)電(dian)流(liu),供(gong)給(gei)測(ce)量(liang)外(wai)表(biao)和(he)繼(ji)電(dian)保(bao)護(hu)設(she)備(bei)用(yong)的(de)電(dian)流(liu)電(dian)源(yuan)。電(dian)流(liu)互(hu)感(gan)器(qi)二(er)次(ci)側(ce)電(dian)流(liu)均(jun)為(wei)5A。電流互感器按原繞組的匝數分為單匝(母線式、芯柱式、套管式)和多匝(線圈式、線環式、串級式);按絕緣方式分為瓷絕緣、澆注絕緣、樹脂澆注等;按一次電壓分為高壓和低壓兩大類;按用處分為測量用和保護用兩類;按準確度等級分為0.1、0.2、0.5、1.0、3.0、10等。電流互感器外形如圖示。

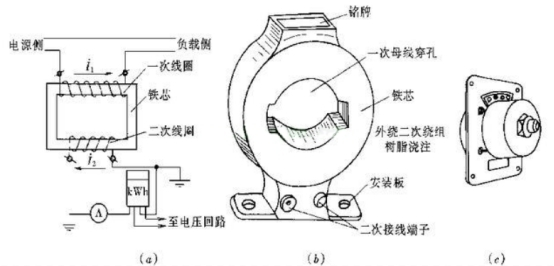

電流互感器(a)內電流原理電路;(b)0.5kv; (C)10kV
電流互感器一般安裝在成套配電櫃、金(jin)屬(shu)構(gou)架(jia)上(shang),也(ye)可(ke)安(an)裝(zhuang)在(zai)母(mu)線(xian)穿(chuan)過(guo)牆(qiang)麵(mian)或(huo)樓(lou)板(ban)處(chu)。電(dian)流(liu)互(hu)感(gan)器(qi)可(ke)直(zhi)接(jie)用(yong)根(gen)底(di)螺(luo)栓(shuan)固(gu)定(ding)在(zai)牆(qiang)麵(mian)或(huo)樓(lou)板(ban)上(shang),或(huo)許(xu)用(yong)角(jiao)鋼(gang)做(zuo)成(cheng)矩(ju)形(xing)結(jie)構(gou)埋(mai)入(ru)牆(qiang)麵(mian)或(huo)樓(lou)板(ban)中(zhong),將(jiang)與(yu)結(jie)構(gou)相(xiang)同(tong)巨(ju)細(xi)的(de)鐵(tie)板(ban)用(yong)螺(luo)栓(shuan)固(gu)定(ding)在(zai)結(jie)構(gou)上(shang),再(zai)將(jiang)電(dian)流(liu)互(hu)感(gan)器(qi)固(gu)定(ding)在(zai)鋼(gang)板(ban)上(shang)。電(dian)流(liu)互(hu)感(gan)器(qi)二(er)次(ci)側(ce)禁(jin)止(zhi)開(kai)路(lu)。
